金屬階梯環介紹

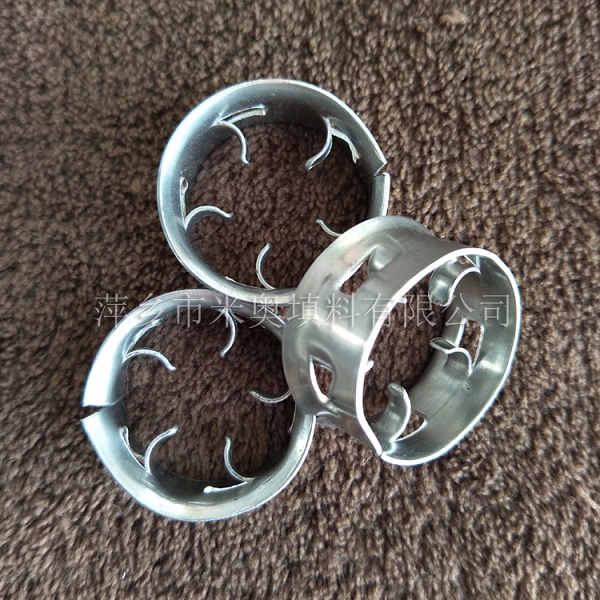

階梯環是由英國傳質公司開發的一種新型開孔型填料。階梯環（CMR）它的高約為直徑的一半，一邊有錐形翻邊，環壁上開有窗孔，并有彎曲葉片伸向環心。由于高度減小及錐形翻邊的特殊結構，不但改善了填料層內氣液分布，而且增加了氣液接觸點，有利于液體匯聚分散及膜表面的不斷更新，使傳質得到強化，一般階梯環填料較鮑爾環填料的通量可提高10－20%，壓降低30－40%，分離效率視具體工藝均有不同程度的提高。階梯環具有壁薄、耐熱、空隙大、通量大、阻力小等特點，特別適用于真空精餾塔，處理熱敏性、易分解、易聚合、易結碳的物料。

　　金屬階梯環的優點

1、減少壓力降：金屬階梯環在氣液流的路徑上空隙大，通量大，可以有效的減少氣壓降。

2、增大反應塔容量：反應塔容量的增大是壓力降減少的直接原因。金屬階梯環使反應觸點遠離伴有溢流現象的壓力降觸點，這意味著能處理更多的氣液，反應塔容量加大。

3、增強防污能力：金屬階梯環的指向位置使氣液流方向上的空隙達到最大值，因此任何固體的圬垢都能隨著氣液流通過填料層。

4、提高反應效率：金屬階梯環最大限度保證其環面垂直而非平行，這種設計運用在傳質中優勢更為突出。因為反應效率取決于接觸面的大小。平行面的設計會使環內側面接觸不到液體，從而形成干面。干面在傳質中幾乎不起作用，但是金屬階梯環的垂直設計大大降低干面的可能性，從而有效的提高效率。

金屬階梯環填料幾何特性數據
